AGIL3 600

MDE presenta:

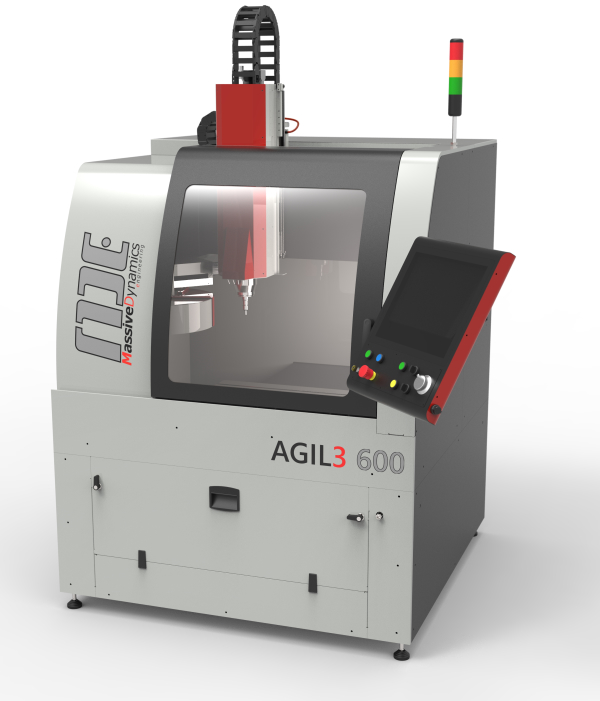

AGIL3 600

Il nuovo centro di lavorazione verticale a 3 assi di Massive Dynamics Engineering.
La macchina offre, a fronte di un buon volume di lavoro, un'impronta a terra minima ed una logistica semplificata. Il controllo touch screen CNTouch, dall'interfaccia semplice ed intuitiva, rende la macchina molto semplice ed agevole nell'uso quotidiano.
Scopri di più

Caratteristiche

Mandrino

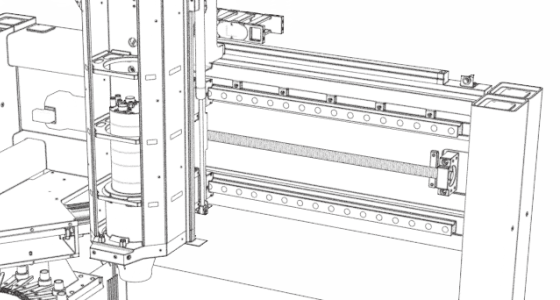

Telaio WelDamp™

Il telaio della AGIL3 è realizzato con tecnologia WelDamp™ che, smorzando le vibrazioni, migliora la finitura superficiale delle lavorazioni.
La tecnologia WelDamp™, conferendo un elevatissimo smorzamento interno al telaio della macchina, permette di ridurne la massa complessiva senza sacrificare le performance.
Scopri di più
Mandrino

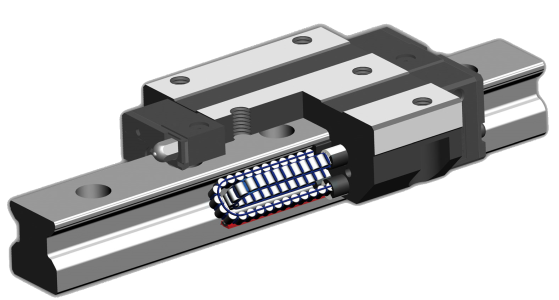

Guide Lineari

Tutti gli assi della AGIL3 scorrono su guide a rulli che conferiscono la massima rigidezza e precisione ai movimenti lineari. Oltre ad incrementare la rigidezza trasversale dell'asse, da cui dipende direttamente la precisione ottenibile in lavorazione, le guide a rulli, a parità di dimensione, sopportano un carico maggiore rispetto alle classiche guide a sfere, incrementando la durata complessiva dei pattini.
Mandrino

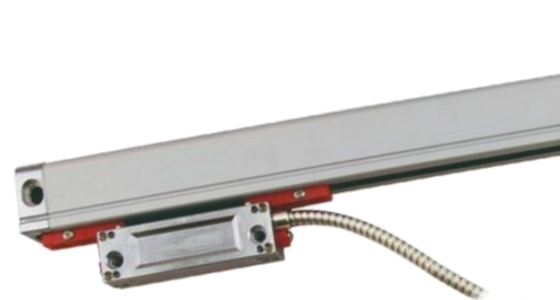

Encoder Lineari

Il controllo di posizione di ciascun asse chude il loop su un encoder lineare direttamente collegato al carico; in questo modo il posizionamento è sempre preciso e ripetibile dato che il controllo legge la posizione effettiva e non deve fare affidamento su una catena meccanica che può variare a precisione nel tempo a causa di usura e/o tolleranze produttive.
Mandrino

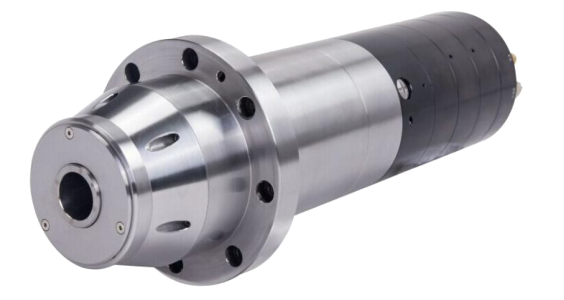

Opzioni Mandrino

Diverse opzioni mandrino con potenze crescenti e velocità fino a 36.000 giri/min. per coprire qualsiasi esigenza operativa. tutte le opzioni proposte prevedono un elettro.mandrino raffreddato a liquido. I coni porta utensile possono essere scelti fra i classici BT30 fino ai più performanti HSK nelle misure di 32 e 40.
Mandrino

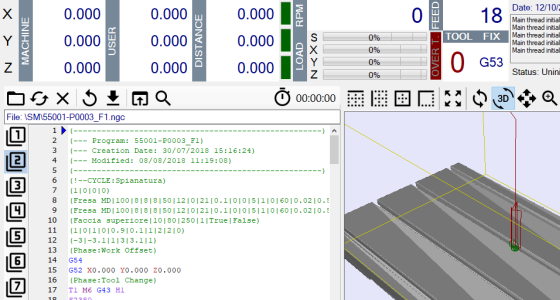

Controllo Numerico

Le nostre macchine adottano il controllo proprietario CNTouch: i controlli fisici sono ridotti all'essenziale, mentre la gestione della macchina è affidata ad una interfaccia touch semplice e d intuitiva. Dotato di un CAM a bordo macchina per programmare agevolmente i percorsi utensile a partire dal disegno, semplifica la vita dell'utente finale aumentandone la produttività.
Scopri di più

Applicazioni

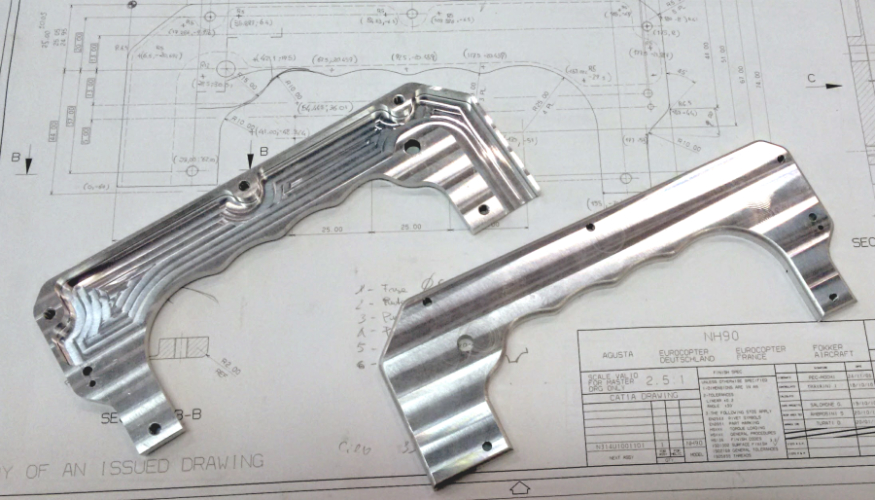

Industria Aeronautica

Componente in lega leggera realizzato per il settore aeronautico e programmato interamente a bordo macchina.
Materiale: EN-AL 7075 T6

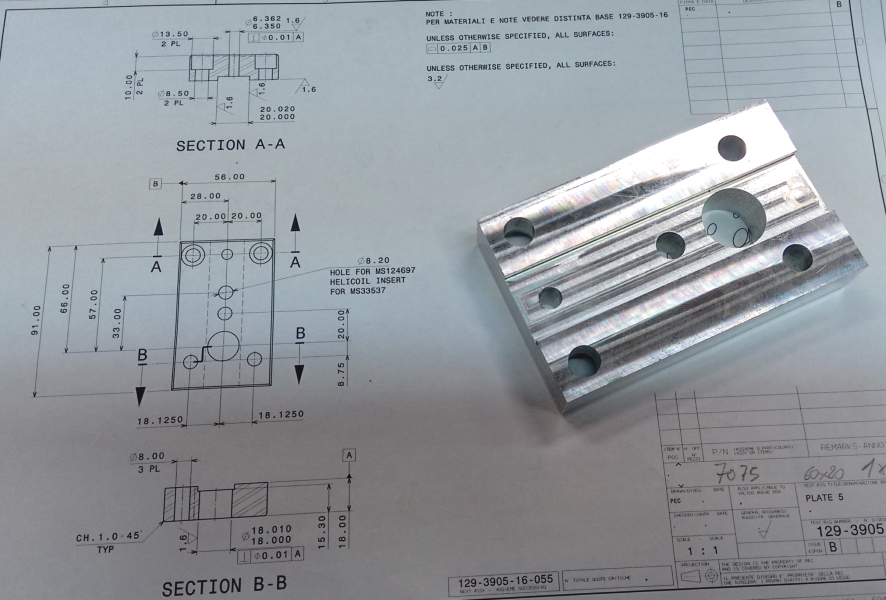

Meccanica di Precisione

Componente in lega leggera con fori tollerati realizzati in interpolazione.
Materiale: EN-AL 7075 T6

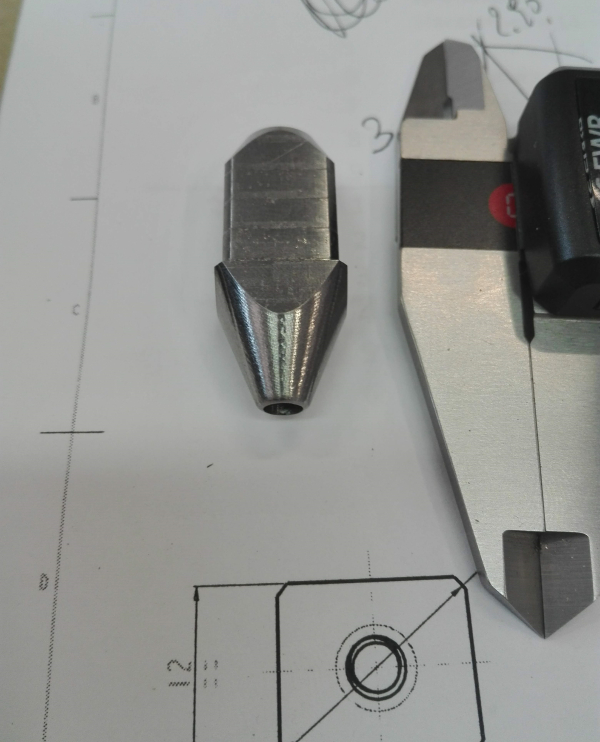

Componenti Medicali

Componente in lega di titanio realizzato per un sistema di supporto intervertebrale.
Materiale: Ti-Al6-4V-ELI

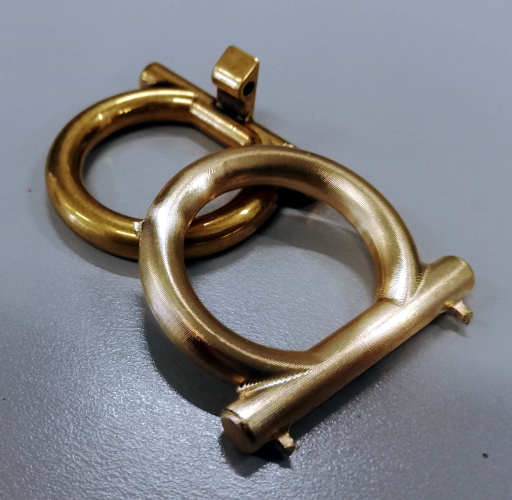

Accessori Moda

Accessorio in ottone; programmato con CAM dedicato e realizzato con morsa ribaltabile idraulica.

Automazione

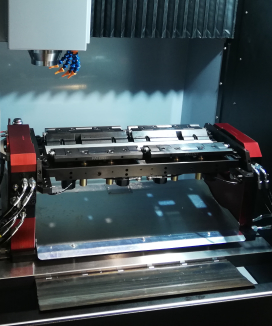

Morsa ribaltabile

Morsa Ribaltabile

La macchina può essere equipaggiata con una Morsa Ribaltante MAITO per la lavorazione di lastre fino a 500mm di lunghezza e 20mm di spessore. La morsa viene collaudata ed ancorata stabilmente sulla tavola in fabbrica e integrata nel CN della macchina.
Magazzino Lastre

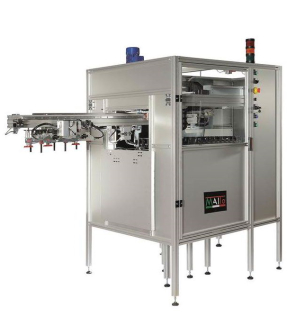

Magazzino Lastre

La macchina può essere equipaggiata con un Magazzino Alimentatore Automatico MAITO in abbinamento alla Morsa Ribaltante MAITO. Questa versione consente un caricamento automatico delle lastre sul ciclo delle 24h per una elevata produttività. Il sistema è interfacciato con il CN della macchina nel rispetto delle normative.

Specifiche Tecniche

Volume di Lavoro
Corsa X
600 mm
Corsa Y
400 mm
Corsa Z
300 mm
Mandrino
Tipologia:
Elettro-mandrino raffreddato a liquido
Potenza:
3.2 / 5.5 / 7.5 kW (S1)
N° di Giri:
18.000 / 30.000 / 36.000 giri/min.
Cambio Utensile
Cono:
BT30 / HSK-32E / HSK-40E
Tipologia:
a carosello 12 / 16 utensili
Bloccaggio:
Pneumatico
Avanzamenti
Rapidi:
15 - 30 m/min.
Lavorazione:
12.000 mm/min.
Dati Generali
Capacità refrigerante:
120 Lt
Potenza totale installata:
6 - 10 kVA

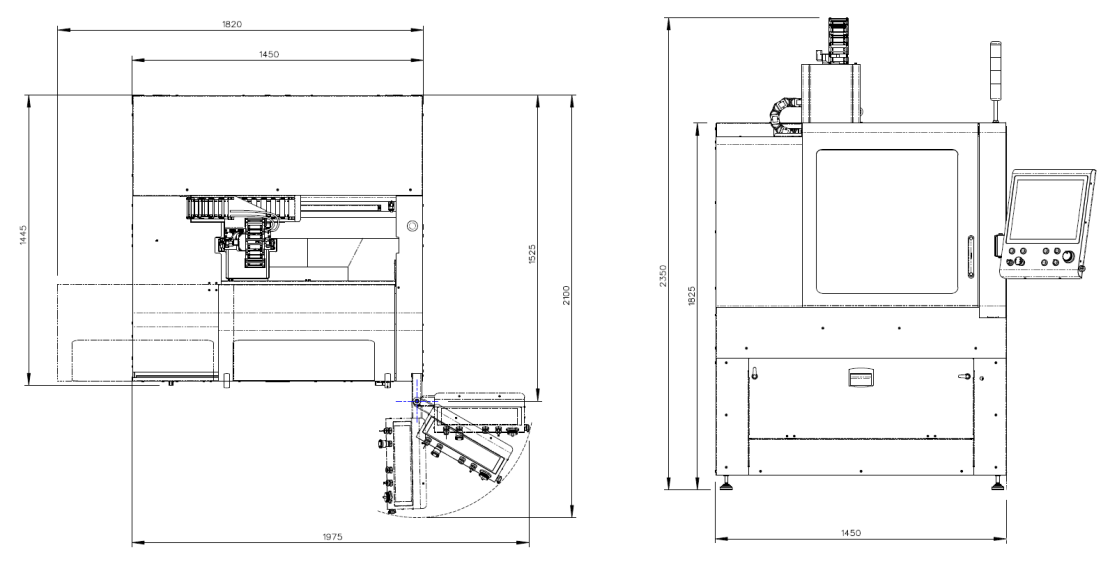

Impronta a terra:
1.450 mm x 1.445 mm
Altezza massima:
2.350 mm
Massa:
1.500 kg
Target Groups

Download

Brochure di prodotto - AGIL3
